Die Bauart wird im Wesentlichen vom Meßbereich und damit von der gewünschten Target-Fläche bestimmt. Sondergrößen fertigen wir auf Anfrage. Laser-Trac® ist standardmäßig in den Gehäusegrößen 25 bis 160 erhältlich.

  LT_pico LT_25 LT_80 LT_160
Laser-Trac 80 Laser-Trac 160 Seitenansicht
Standardabweichung <0.0005mm <0.0005mm < 0.01mm < 0.05mm
Messfrequenz 25 Hz. max. 50 Hz.
Schnittstelle USB 2.0
Stromversorgung Spannungsversorgung per USB 12V= über Steckernetzteil
Abmaße:BxHxL in mm 34x34x98 65x65x110 90x110x215 205x175x335
Material Aluminium
Gewicht ca. <200g 500g 980g 2900g
Aktive Sensorfläche (BxH) ca. 18mmx12mm 25mmx18,5mm (max. 38x29) 80mmx60mm 160mmx118mm
Software Windows Betriebssoftware zur Parametereinstellung und zur grafischen Ausgabe der Laserpunkt-Koordinaten auf dem PC, Datensicherung im ASCII-Format.

LaserTrac_pico

Wenn es eng wird.
LaserTrac_pico, der "kleinste" aus der Laser-Trac® Familie und doch ein vollwertiger Laser-Trac®. Mit 34x34 mm Querschnitsfläche lässt es sich beispielsweise noch in Rohre mit DN50 schieben. Mit einer Mattscheibenfläche von 18x12 mm und 100 mm Länge gelingt es, die USB-Schnittstelle vollständig im Gerät zu integrieren.

USB 2.0

Es gibt wohl kaum eine Schnittstelle bei der das Prädikat anwenderfreundlich so verdient ist, wie beim USB. Der Vorteil des USB liegt in der beispiellosen Unterstützung durch die modernen Betriebssysteme.

Durch die Busstruktur des USB kann ein PC mittels sogenannter "USB-Hubs" auf zahlreiche Schnittstellen erweitert werden, ohne dass es eines Installationsvorganges bedarf. Auf diese Weise kann der Anwender eine Vielzahl von USB-Geräten an einem einzigen Notebook betreiben. Unsere brandneue Elektronik ist mit USB ausgestattet und ermöglicht die Kommunikation mit der für Windows XP entwickelten Laser-Trac®-Software.

LAN

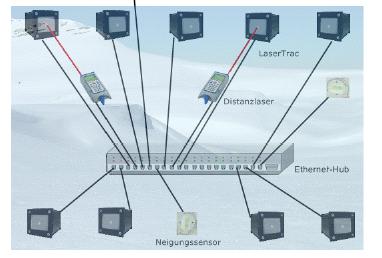

LaserTrac_LAN ist standardmäßig mit einer Ethernet-Schnittstelle ausgestattet. Damit sind mehrere Laser-Trac®-Messstellen vernetzbar. Darüber hinaus kann LaserTrac® bis zu 100m vom Steuerrechner entfernt betrieben werden, ohne daß Leitungstreiber erforderlich würden.

Wireles LAN (WLAN) - Drahtlose Kommunikation mit den PC

LaserTrac_WLAN erhöht den Komfort bei einer Messung und erlaubt einen noch schnelleren, flexiblen Messaufbau.
